|
对比项
|
石墨烯复合漆包线（铝基）
|
漆包线
|
石墨烯复合漆包线优势分析
|
|
执行标准 |
GB/T 6109.10-2008（155 级直焊聚氨酯漆包铜圆线）GB/T 23312.1-2009（漆包铝圆绕组线） |
GB/T 6109.5-2008/IEC60317-8:1997（180 级聚酯亚胺漆包铜圆线） |
铝基材料结合石墨烯技术，符合中温场景标准，填补材料替代的关键性能。 |
|
导体直径/外径 |
导体直径：0.561mm 漆膜厚度：0.059mm ******外径：0.620mm |
导体直径：0.556mm 漆膜厚度：0.065mm ******外径：0.621mm |
外径相近，铝基材料轻量化优势适用同等应用显著。 |
|
导 体 电 阻（20℃） |
0.1074 Ω/m |
0.07035 Ω/m |
铜导电性更优，但铝基复合材料的电阻率
（约 0.1074 Ω/m）已优于纯铝（理论值约0.148 Ω/m），接近铜的 70%。使用过程中由于 石 墨 烯 天 然 的 性能，可以实现同比例下，达到同等水平，线径放大 1.1 即可。 |
|
机械性能 |
抗张强度：102 N/mm2伸长率：28%回弹性：32° |
张强度：铜基材约200-400 N/mm（2 未直接测试）伸长率：34%回弹性：36° |
铝基复合材料的机械强度虽低于铜，但已
满 足 中 温 应 用 需 求（ 标 准 要 求 ≥90N/mm2）。 |
|
耐刮性能 |
最小刮破力：>7.68 N（标准要求≥3.55 N） |
最小刮破力：9.92 N（标准要求≥6.50 N） |
铜漆膜耐刮性更优，但铝基复合材料的刮破力远超标准要求（超标准值 116% |
|
击穿电压 |
室温击穿电压：13383 V（均值）（标准要求≥4800 V） |
室温击穿电压：14300 V（最高值）（标准要求≥4600 V） |
铜击穿电压更高，但铝基复合材料的击穿电压是纯铝线的 2.5倍以上（普通铝线通常<5000 V）。 |
|
热性能 |
热冲击（175℃）：漆层未开裂软化击穿（200℃）：未击穿 |
热冲击（200℃）：漆层未 开 裂 软 化 击 穿（300℃）：未击穿 |
铜耐高温性更优（180级标准），但铝基复合材料在 155℃下稳定性突出，适合中温场景。 |
|
重量与成本 |
材料密度：2.7 g/cm3（仅为铜的 30%）成本：约为铜的1/3 |
材料密度：8.96 g/cm3 成本：高 |
轻量化优势显著，适合对重量敏感的场景（如新能源汽车、无人机）；成本降低 60%以上。 |
|
适用场景 |
中温场景（155 级）- 新能源汽车电机绕组- 消费电子内部线缆- 工业泵及家电 |
高温场景（180 级）- 高压变压器- 工业电机- 高温环境设备 |
在中温领域可替代铜线，兼具轻量化和低成本优势。 |
|
备注 |
1. 石墨烯技术提升铝基材料的导电性和耐刮性。
2. 击穿电压显著优于普通铝线，接近铜的 85%。
3. 轻量化设计可降低设备能耗（如电动车续航提升）。
4. 符合环保要求（铝资源丰富，回收率高达 95%）。 |
1. 铜的导电性和耐高温性仍为行业标杆。
2. 高密度和成本限制了其在轻量化场景的应用。
3. 适用于对性能要求极高、预算充足的高端领域。 |

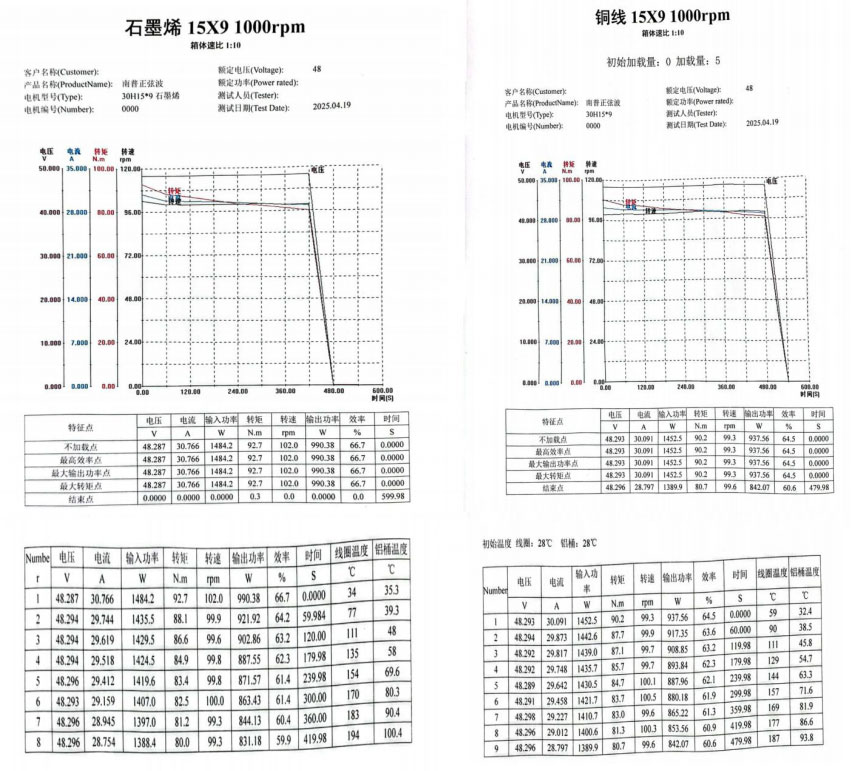

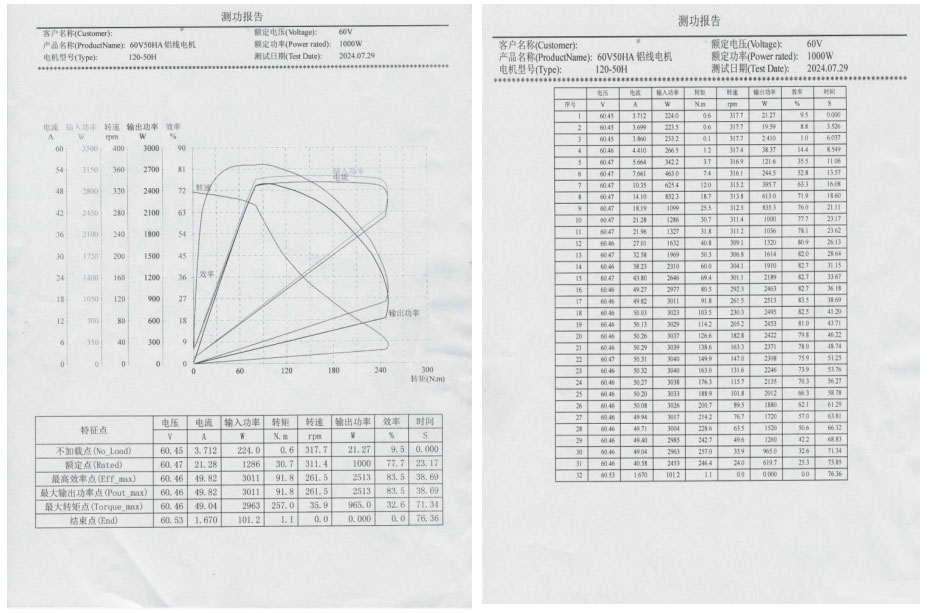

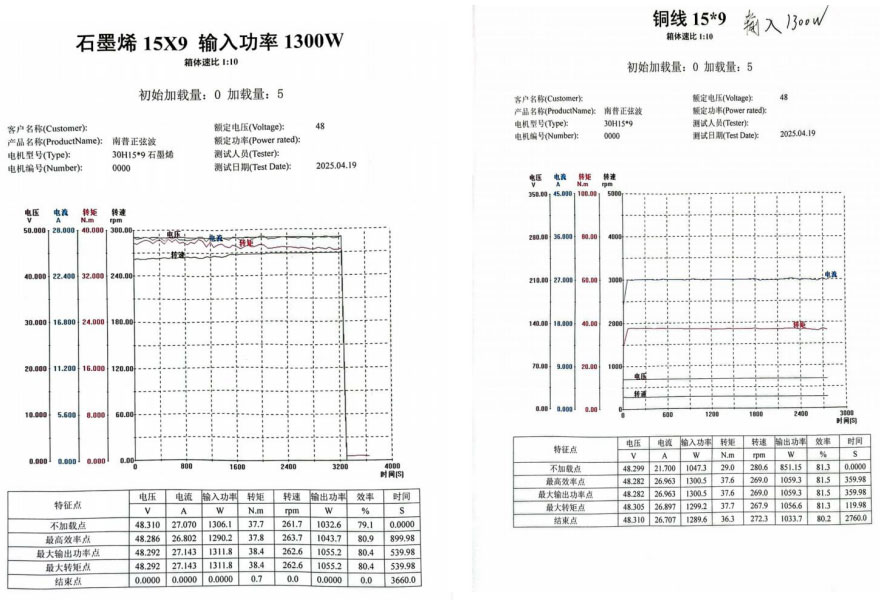

石墨烯复合铝基材料在轻量化、成本、环保性上具有颠覆性潜力，未来可通过技术优化，目前正在开发石墨烯的定向排列，实现革命性的创造。（如石墨烯掺杂比例和增磁性）进一步替代铜线。 |
